產品特性

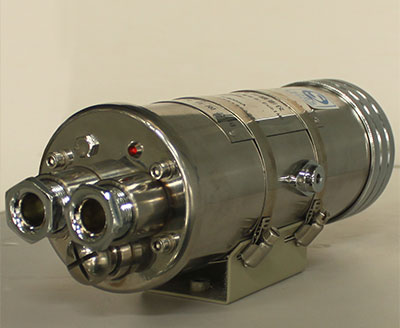

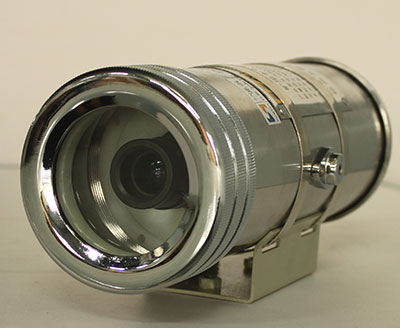

本攝像機由本安外殼、鏡頭、CCD、光發射板、DC/DC電源模塊以及接線端子組成。外界景物的光線通過玻璃視窗進入鏡頭，聚焦在攝像頭的CCD芯片上，由CCD攝像頭輸出全電視信號，經過放大直接輸出本安視頻信號，別外本安視頻信號又進入光發射板，經過調制后輸出光信號。該光信號可由光纖直接輸出。
攝像儀能在最低照度為2Lux下看清實物，并將采集到的實時圖像轉換為光信號和視頻信號輸出。
防爆型式：礦用本質安全型，標記為“ExibI Mb”。
煤安標志編號：MAA100007
防爆合格證號：2094161
執行標準：Q/320307KAA21-2012
使用環境
a) 環境溫度：0℃～40℃；
b) 平均相對濕度： 不大于95％（25℃）；
c) 大氣壓力： 80kPa～106 kPa；
d) 機械環境：無顯著振動和沖擊的場合；
e) 煤礦井下有甲烷，煤塵爆炸混合物，無破壞絕緣的腐蝕性氣體場所；
安裝方式
本攝像儀應由人員攜帶至現場安裝，可吊在支護頂板的鋼梁上，或用托架裝于巷道壁上。本攝像儀采用標準鏡頭，接好線后，旋下前殼，露出鏡頭，對準景物調好焦距及根據現場光照情況調好光圈，即可正常工作。
結構特征
外形尺寸：90mm×286mm（直徑×高）
整機重量：約3Kg
主要技術指標
1、供電電源：直流12V
2、工作電流：≤800mA
3、圖像質量
在最低環境照度2 Lux 下：
a) 水平清晰度：350TVL；
b) 灰度鑒別等級：7級；
4、具有兩種信號輸出方式（在環境照度50 Lux～300 Lux 下）：
a）視頻信號輸出
視頻信號輸出為正極性全電視信號
視頻輸出信號標稱值為1.0V（75Ω不平衡負載）；
視頻信號輸出幅度為(0.7V±0.2V)；
同步信號輸出幅度為(0.3V±0.1V）。
b）光纖輸出
輸出口數量： 1個
光纖模式： 單模/單纖
接口方式： FC
光發射波長： 1310nm；
光輸出功率: -10~0dBm；
最大傳輸距離： 10Km（光接收機的接收靈敏度-20dBm,使用MGTSV型單模光纜，光纖接點總數8個，其中熱熔接點3個，冷熔接點3個，活動連接點2個）。
5、功能
a）在最低照度2Lx下能看清實物。
b）將采集到的實時圖像轉換為光信號和視頻信號輸出。
